4399攪拌裝置的選型
攪拌裝置中槳徑與罐內徑之比叫槳徑罐徑比輪轂內徑,渦輪式葉輪輪轂內徑一般為0.25~0.5,蝸輪式為快速型,快速型攪拌器一般在H>1.3D時設置多層攪拌器,且相鄰攪拌器間距不下于葉輪直徑。適應的黏度為50Pa.s左右。攪拌器在圓形罐直立安裝時,渦輪式下層葉輪離底面的高度一般為槳徑的1~1.5倍。如果為了防止底部有沉降,也可將葉輪放置低些。

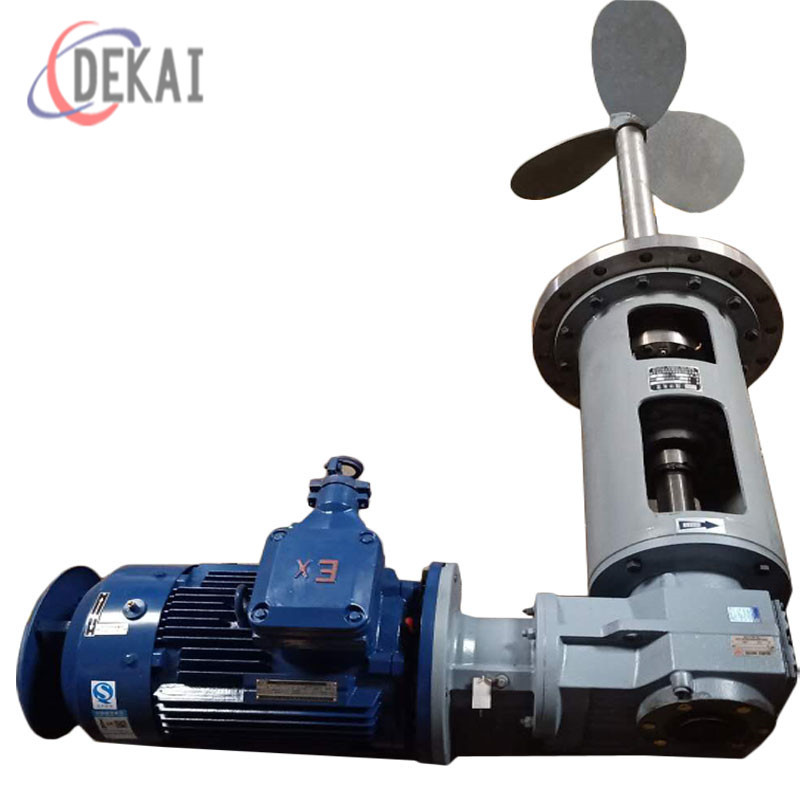

小直徑高轉速攪拌機的選型及使用:小直徑高轉速攪拌機的種類有兩種一種是推進式攪拌器、一種是渦輪式攪拌器。推進式攪拌器工作原理:工作時,推進式攪拌器如同一臺無外殼的軸流泵,高速旋轉的葉輪使液體作軸向和切向運動。液體的軸向分速度使液體沿軸向流動,流至釜底時再沿釜壁折回,并重新返回旋槳入口,從而形成總體循環流動,起到混合液體的作用。液體的切向分速度使液體在容器內作圓周運動,這種圓周運動使釜處的液面下凹,釜壁處的液面上升,從而使釜的有|效容積減小。下凹嚴重時槳葉的甚至會吸入空氣,使攪拌效果機具下降。
小直徑高轉速攪拌機的選型及使用:小直徑高轉速攪拌機的種類有兩種一種是推進式攪拌器、一種是渦輪式攪拌器。推進式攪拌器工作原理:工作時,推進式攪拌器如同一臺無外殼的軸流泵,高速旋轉的葉輪使液體作軸向和切向運動。液體的軸向分速度使液體沿軸向流動,流至釜底時再沿釜壁折回,并重新返回旋槳入口,從而形成總體循環流動,起到混合液體的作用。液體的切向分速度使液體在容器內作圓周運動,這種圓周運動使釜處的液面下凹,釜壁處的液面上升,從而使釜的有|效容積減小。下凹嚴重時槳葉的甚至會吸入空氣,使攪拌效果機具下降。
當釜內物料為液.液或液.固多相體系時,圓周運動還會使物料出現分層現象,起著與混合相反的作用,故應采取措施抑制釜內物料的圓周運動。推進式攪拌器的特點是液體循環量較大,但產生的湍動程度不高,常用于低粘度液體的反應,混合,傳熱以及固液比較小的溶解和懸浮等過程。渦輪式攪拌器工作原理:高速旋轉的葉輪使釜內液體產生切向和徑向運動。沿葉輪半徑方向高速流出的液體推動釜內液體流向釜壁,遇阻后分別形成上下兩條回路從新流回攪拌入口,從而形成總體循環流動。流出液體切向分速度會使釜內液體產生圓周運動,應采取措施予以抑制。與推進式攪拌器相比,此類攪拌器所產生的總體循環流動的回路更為曲折,且由于出口流速較高,因而葉端附近的液體湍動更為強烈,從而產生較大的剪切力。
