各類型式攪拌器工作原理
槳式攪拌器:有平槳式和斜槳式兩種,平槳式攪拌器由兩片平直槳葉構成。槳葉直徑與高度之比為4~10,圓周速度為1.5~3m/s,所產生的徑向液流速度較小,斜槳式攪拌器的兩葉相反折轉45°或60°,因而產生軸向液流。槳式攪拌器結構簡單,常用于低粘度液體的混合及固體微粒的溶解和懸浮。

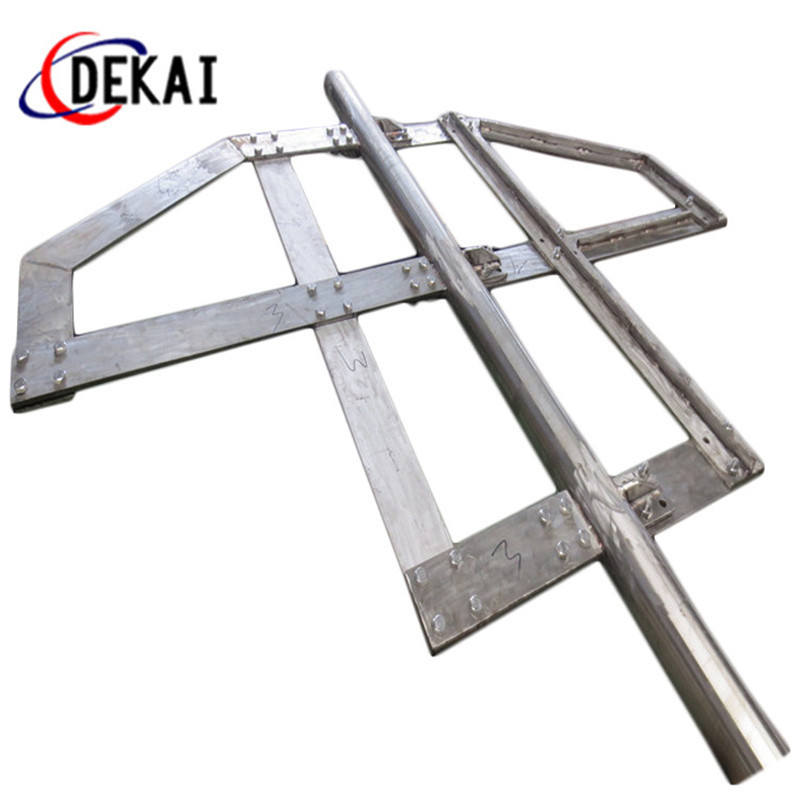

錨式攪拌器:槳葉外緣形狀與攪拌槽內壁要一致,其間僅有很小間隙,可清楚在槽壁上的粘性反應產物或堆積于槽底的固體物,保持較好的傳熱效果。槳葉外緣的圓周速度為0.5~1.5m/s,可用于攪拌高粘度物料。
螺帶式攪拌器:螺帶的外徑與螺距相等,用于高粘度液體及逆溯性流體,通常在層流狀態下操作。
折葉式攪拌器:根據不同介質的物理學性質、容量、攪拌目的的選擇相應的攪拌器,對化學反應速度、提高生產效率能起到很大的作用。折葉蝸輪攪拌器一般適應于氣、液相混合的反應,攪拌器轉速一般應選擇300r/min以上。
變頻雙層攪拌器:變頻攪拌器的底座、支桿、電動機使用技術固定為一體。
