不同型式的攪拌器分析

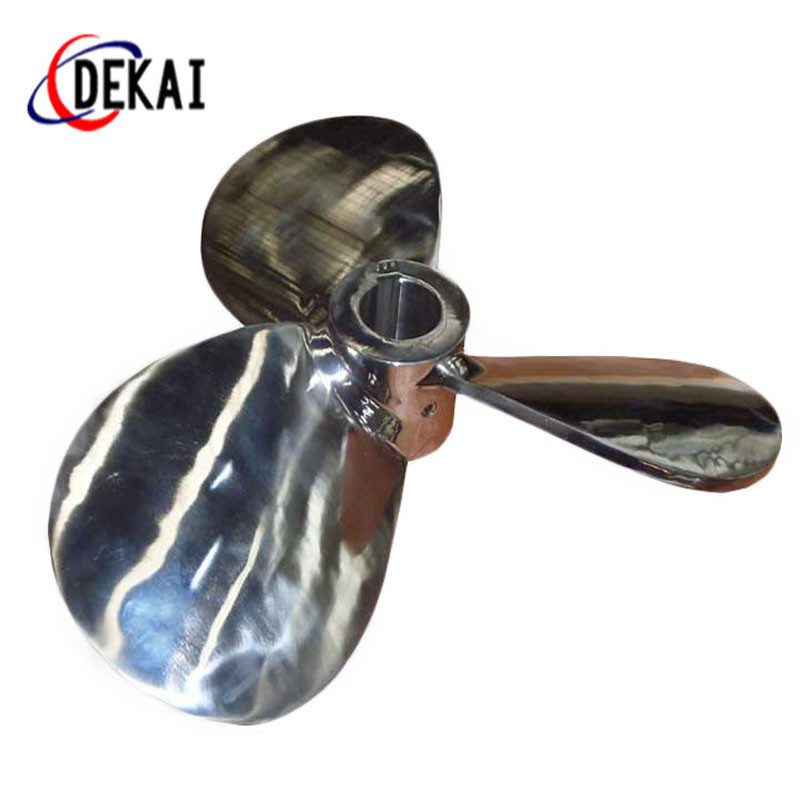

旋槳式攪拌器:由2-3片推進式螺旋槳葉構成,工作轉速較高,葉片外緣的圓周速度一般為5~15m/s。旋槳式攪拌器主要造成軸向液流,產生較大的循環量,適用于攪拌低粘度液體、濁液及固體微粒含量低于百分之十的懸浮液。攪拌器的轉軸也可水平或斜向插入槽內,此時液流的循環回路不對稱,可增加湍動,防止液面凹陷。
渦輪式攪拌器:由在水平圓盤上安裝2-4片平直的或彎曲的葉片。槳葉的外徑、寬度與高度的比例,一般為20:5:4,圓周速度一般為3-8m/s。蝸輪在旋轉時造成高度湍動的徑向流動,適用于氣體及不互溶液體的分散和液液相反應過程。被攪拌液體的黏度一般不超過25Pa.s。
槳式攪拌器:有平槳式和斜槳式兩種,平槳式攪拌器由兩片直槳葉構成。槳葉直徑與高度之比為4-10,圓周速度為1.5-3m/s,所產生的徑向液流速度較小。斜槳式攪拌器的兩葉相反折轉45°或60°,因而產生軸向液流。槳式攪拌器結構簡單,常用于低粘度液體的混合以及固體微粒的溶解和懸浮。
錨式攪拌器:槳葉外緣形狀與攪拌槽內壁要一致,其間僅有很小間隙,可清楚附在槽壁上的粘性反應產物或堆積于槽底的固體物,保持較好的傳熱效果。槳葉外緣的圓周速度為0.5-1.5m/s,可用于攪拌黏度高達200Pa.s的牛頓型流體和擬塑性流體。唯攪拌高粘度液體時,液層中有較大的停滯區。
螺帶式攪拌器:螺帶的外徑與螺距相等,專門用于攪拌高粘液體及擬塑性流體,通常在層流狀態下操作。
磁力攪拌器:數字式加熱器帶有一個閉路旋鈕來監控與調節攪拌速度。微處理器自動調節馬達動力去適應水質、粘性溶液與半固體溶液。
渦輪式攪拌器:由在水平圓盤上安裝2-4片平直的或彎曲的葉片。槳葉的外徑、寬度與高度的比例,一般為20:5:4,圓周速度一般為3-8m/s。蝸輪在旋轉時造成高度湍動的徑向流動,適用于氣體及不互溶液體的分散和液液相反應過程。被攪拌液體的黏度一般不超過25Pa.s。
槳式攪拌器:有平槳式和斜槳式兩種,平槳式攪拌器由兩片直槳葉構成。槳葉直徑與高度之比為4-10,圓周速度為1.5-3m/s,所產生的徑向液流速度較小。斜槳式攪拌器的兩葉相反折轉45°或60°,因而產生軸向液流。槳式攪拌器結構簡單,常用于低粘度液體的混合以及固體微粒的溶解和懸浮。
錨式攪拌器:槳葉外緣形狀與攪拌槽內壁要一致,其間僅有很小間隙,可清楚附在槽壁上的粘性反應產物或堆積于槽底的固體物,保持較好的傳熱效果。槳葉外緣的圓周速度為0.5-1.5m/s,可用于攪拌黏度高達200Pa.s的牛頓型流體和擬塑性流體。唯攪拌高粘度液體時,液層中有較大的停滯區。
螺帶式攪拌器:螺帶的外徑與螺距相等,專門用于攪拌高粘液體及擬塑性流體,通常在層流狀態下操作。
磁力攪拌器:數字式加熱器帶有一個閉路旋鈕來監控與調節攪拌速度。微處理器自動調節馬達動力去適應水質、粘性溶液與半固體溶液。
磁力加熱攪拌器:數字式加熱攪拌器帶有可選的外部溫度器,他們還可以監控與控制容器中的溫度。
