攪拌裝置的設計選型

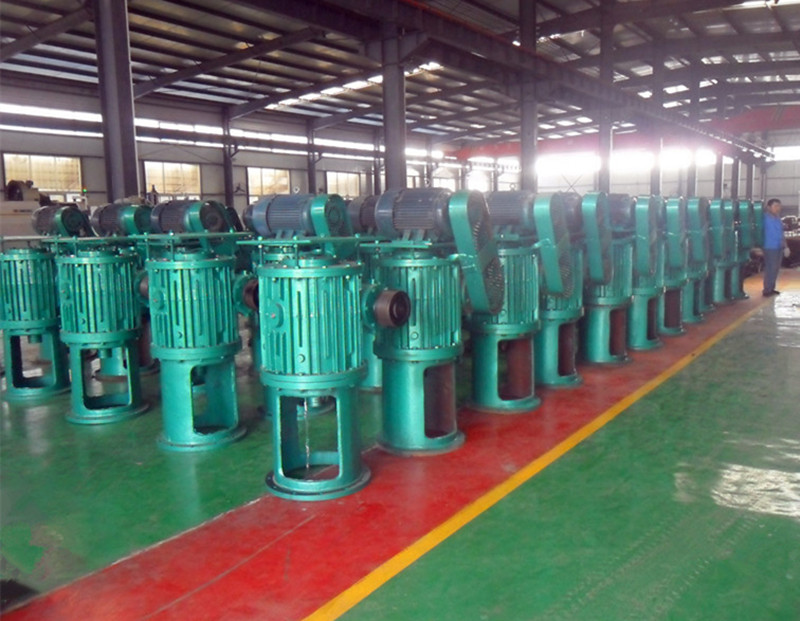

攪拌裝置設計選型步驟:攪拌裝置ID設計選型要與攪拌作業目的緊密結合。各種不同的攪拌過程需要由不同的攪拌裝置運行來實現,在設計選型時首先要根據工藝對攪拌作業的目的和要求,確定攪拌器型式、電動機功率、攪拌速度,然后選擇減速機、機架、攪拌軸、軸封等各部件。
其具體步驟方法如下:1,按照工藝條件、攪拌目的和要求,選擇攪拌器型式,選擇攪拌器型式時應充分掌握攪拌器的動力特性和攪拌器在攪拌過程中所產生的流動狀態與各種攪拌目的的因果關系。2,按照所確定的攪拌器型式及攪拌器在攪拌過程中所產生的流動狀態,工藝對攪拌混合時間,沉降速度,分散度的控制要求,通過實驗手段或計算機模擬設計,確定電機功率、攪拌速度、攪拌器直徑。3,按照電動機功率、攪拌轉速具工藝條件,從減速機選型表中選擇確定減速機機型。如果按照實際工作扭矩來選擇減速機,則實際工作扭矩應小于減速機許用扭矩。4,按照減速機的輸出軸頭d和攪拌軸系支承方式選擇與d相同型號規格的機架、聯軸器。5,按照機架攪拌軸頭d0尺寸,安裝容納空間及工作壓力,工作溫度工藝要求選擇密封形式。6,按照安裝形式和結構要求,設計選擇攪拌軸結構型式,并校核其強度、剛度。如按剛性軸設計,在滿足強度條件n/nk≤0.7,如按照柔性軸設計,在滿足強度條件下n/nk≥1.3。7,按照機架的公稱尺寸DN、攪拌軸的擱軸型式選擇安裝底蓋,凸緣座、凸緣法蘭。8,按照支承和抗振條件,確定是否配置輔助支承。
在以上選型過程中,攪拌裝置的組合,配置可參考《攪拌傳動裝置圖》,配置過程中各部件之間連接關鍵尺寸是軸頭尺寸,軸頭尺寸一致的各部件原則上可互換、組合。
設計選擇步驟中前二步屬攪拌工藝設計范疇,后六步屬攪拌裝置結構設計范疇。
