山東德凱攪拌器之傳動裝置解析

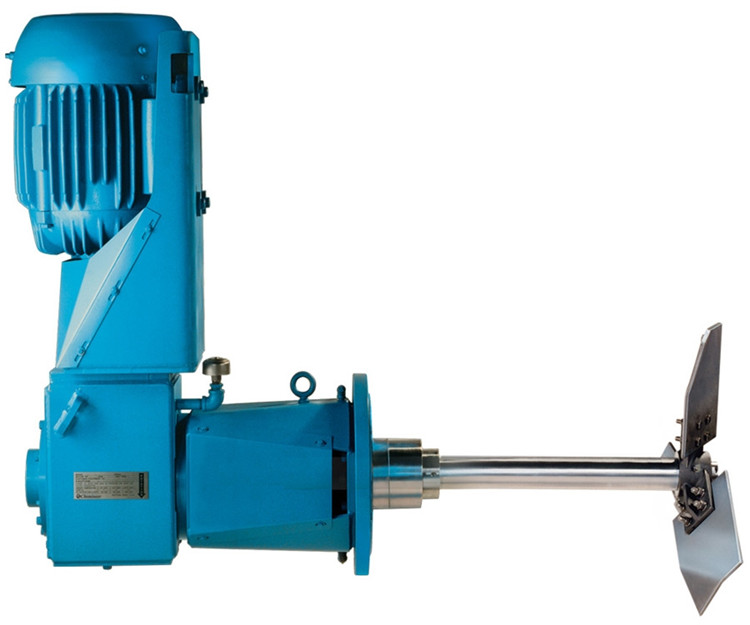

通常利用電動機和變速箱的直聯機組、屏蔽式電動機和普通電動機做為攪拌罐的動力。電動機變速箱直聯機組(電動機變速器)根據不同的設計,可以把電動機變速箱直聯機組的軸和攪拌器的軸可以進行剛性聯接,活動聯接或者通過三角皮帶傳動以及采用電動機無極變速器。而小尺寸傳動只有把電動機變速箱軸和攪拌器軸進行剛性聯接一種結構。在電動機變速箱與攪拌器進行剛性聯接的傳動結構中,把電動機變速箱輸出軸的下支撐做為攪拌軸的一個支撐。根據機構特性的不同,傳動軸的第二個支撐有三種結構:第一種結構是以裝在傳動支架上的滾動軸承作為傳動軸的第二個支承;第二種結構是以裝在攪拌罐殼體底部的滑動軸承作為傳動軸的第二個支承;第三種結構的第二個支撐裝在TIII型機械密封中。在所有的這些結構中,傳動軸的第二個支撐(下支撐)用來承受徑向載荷。利用電動機變速箱的徑向止推軸承承受軸向載荷。
