機械攪拌裝置有哪幾部分組成?

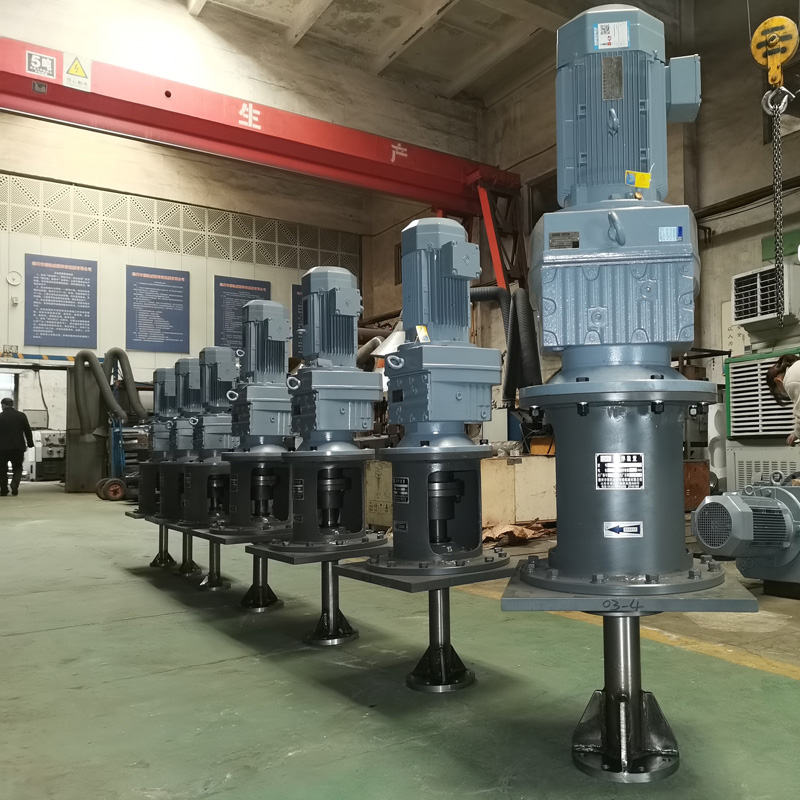

攪拌槽:裝盛被攪拌物料的容器。攪拌槽一般為直立的圓筒槽,攪拌器通常固定與頂蓋,槽底的構型以有利于流線形流動為宜,故多為蝶形底,亦可用平底。錐形底形成停滯區及易使懸浮著的顆粒沉聚,除特殊場合外一般不采用。為滿足傳熱,傳質及化學反應過程的需要,攪拌槽往往配置有加熱或冷.卻夾套。攪拌器:電動機、轉軸及葉輪。攪拌器是攪拌設備的核心部件,通常由電機直接驅動或通過減速裝置傳動,將機械能傳給液體,推動液體運動從而實現攪拌操作。輔助部件:包括密封裝置,支架,導流筒及槽壁上的擋板等。攪拌器中流體的流動類型:攪拌罐中流體循環流動是達到物料混合狀態,而渦流擴散、剪切流又是快速達到攪拌目的的。攪拌器的形狀與運轉情況是決定攪拌槽內流體流動狀況的因素。根據攪拌器主要的排液方向分為徑流型和軸流型。徑向流型攪拌器中流體的流動方向主要與攪拌罐壁的攪拌軸垂直,流體在攪拌罐壁和攪拌軸垂直流動。軸向流型攪拌器中流體的流動方向主要與攪拌罐和攪拌軸平行。采用攪拌裝置選型方法是根據實際經驗,選擇習慣上應用的槳型,然后再根據常用范圍選取攪拌器的參數。選型一般根據選擇結果合理和選擇方法簡單。
