臥式攪拌器與輕便型攪拌機構分析
殼體a線呈水平方向的攪拌液態介質的攪拌罐叫做臥式攪拌罐。采用臥式攪拌罐的目的是:降低攪拌罐的總高度,提升攪拌機構軸的振動穩定性等?;C械制造實踐中,具有水平軸、垂直軸的或者傾斜軸的臥式攪拌罐均廣泛應用。四個垂直軸傳動臥式攪拌罐的結構,這種攪拌罐用在氣液非均勻系統的攪拌上,溶解鎳-鈷材料時要應用它。在這樣的情況下攪拌罐還裝通氣吸攪拌器。

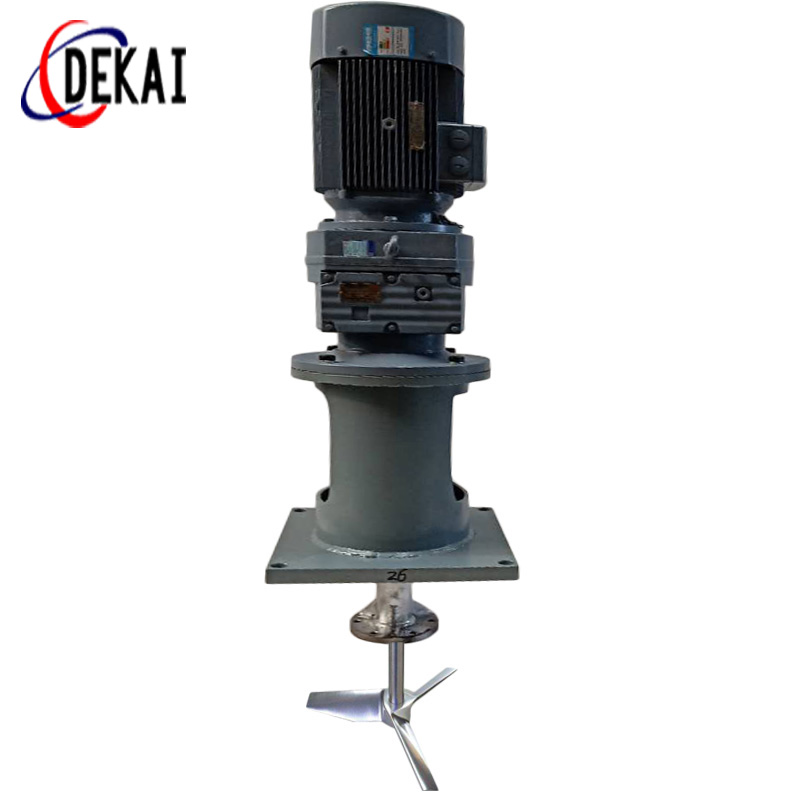

輕便型攪拌器是一種特殊的攪拌機構,它裝在各種開式容器上構成攪拌液態介質的攪拌罐。工業上成批地生產八種結構兩種型式的輕便型攪拌機構,用來攪拌液態介質攪拌罐容積為0.1~10米3。對于這些攪拌罐來講,一型攪拌器裝在電動機法蘭上,這樣,攪拌器的轉速和電動機的轉速相同,攪拌罐容積為0.63米3,轉速等于1380轉/分,功率為0.4千瓦;容積達到4米3時,功率為1.1千瓦。在容積為1.6~10米3的攪拌罐上安裝功率為3千瓦和轉速為948轉/分的電動機。一型輕便型攪拌器適于攪拌動力黏度不大于1帕斯卡·秒的液態介質。二型輕便型攪拌器用于攪拌高粘度的液態介質。應用輸出軸轉速為300轉/分和功率為2.2千瓦的電動機變速器作為這種攪拌器的動力。輕便型攪拌器的工作機構是葉片傾斜角a=24°的三葉片攪拌器。搖擺式攪拌器裝在攪拌罐殼體的側壁上,并且用卡緊器進行固定。輕便型攪拌器的典型安裝原理直徑為D的攪拌罐應該裝設四個寬為0.1D的隔板。
