攪拌器型式介紹
復合葉槳式攪拌器:這是一種高.效軸向流葉輪,它在主葉片上增加了一個輔助葉片,該輔葉片有消.除主葉片后方發生的流動剝離現象,使攪拌功率減少;同時在葉端能產生交叉的垂直分流,提高了混合效果,適用于中、低黏度的混合、分散、傳熱。特別適用于大型攪拌槽的固液懸浮。
螺旋葉槳式攪拌器:螺旋葉槳式攪拌器又稱推進式攪拌器,一般為2葉或3葉四葉。推進式攪拌器容積循環速率大,在工作時能很好的使流體在隨槳葉旋轉的同時進行上下翻騰,即容易使低粘度流體的流動處于湍流狀態。但由于在旋轉時,主要對流體作用軸向的推力,對流體作用的剪切力很小,這種攪拌器難以使高粘度流體處于湍流狀態,也難以使高粘度流體攪拌混合。推進式攪拌器的轉速一般應在60-200r/min范圍內,故這種攪拌器一般適用于低粘度流體的混合操作。
斜葉槳式攪拌器:這類攪拌器是斜葉槳式的一種變型,將低旋轉面接近容器的橢圓面,槳葉平面與旋轉軸垂直面又成傾角45°,兼起刮板作用,多為低轉速運行,可在過流或?qū)恿鲄^(qū)操作。
六葉開啟蝸輪攪拌器:徑流型攪拌器,使用轉速范圍大,使用黏度范圍廣,具有高剪切力及湍流擴散能力。因其沒有圓盤,不會阻礙槳葉上下液層混合,在有擋板槽中可以形成較大的對流循環,特別適用與剪切分散操作,同時因其具有良好的循環和剪切能力,也用于一般的固體溶解、反應、傳熱、結晶、固體懸浮操作。
異形攪拌器:本類攪拌器為徑流型攪拌器,使用條件同平直葉開啟渦輪,適用于錐形容器攪拌的下層攪拌,可應用于一般的反應、溶解、懸浮、傳熱、結晶等操作。
布爾馬金式攪拌器:為徑流型攪拌器,漿葉前端帶有后掠角的大寬葉漿葉,排出性能優于直葉和彎葉開啟渦輪,功耗低,剪切力小,有擋板時,可產生對流循環及湍流擴散,適用于傳熱、傳質、混合、纖維物料的溶解。
六片平直葉開啟渦輪攪拌器:徑流型攪拌器,湍流擴散和剪切力大,有擋板時可以形成較大的上、下循環流,使用轉速和粘度范圍大。特別適用于剪切分散操作也可用于一般的反應、溶解、懸浮、傳熱、結晶操作。

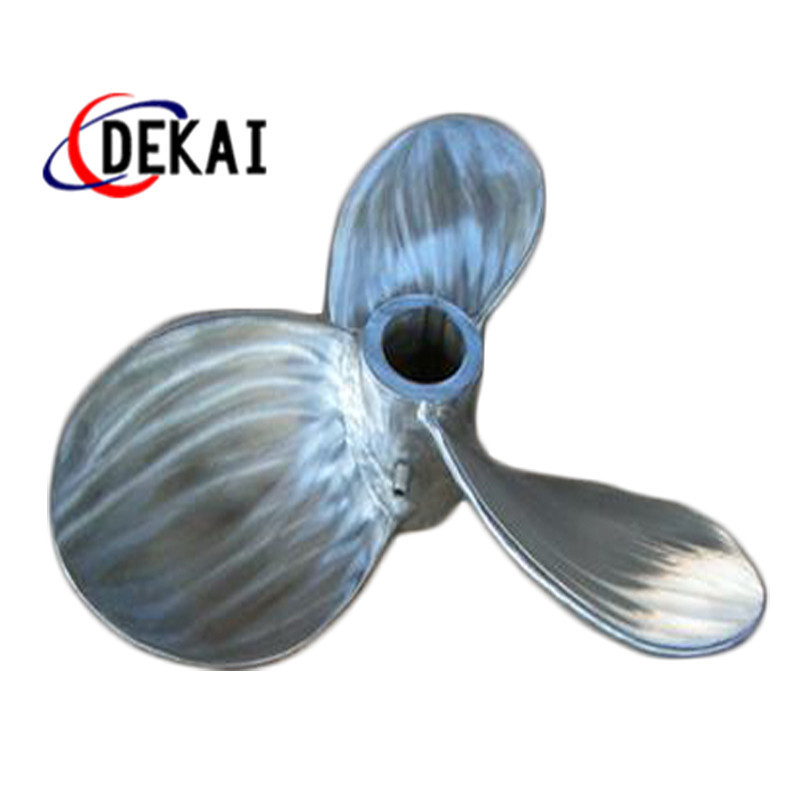

三葉推進式攪拌器:三葉推進式是典型的軸流型攪拌器,高排液量,低剪切性能;采用擋板或?qū)Я魍矂t軸向循環更強。排出性能明顯提高,因為它循環能力強,動力消耗低,在大容量均相、混合過程中應用能體現其優勢,在低黏度的液體傳熱、反應、固液比小時的懸浮、溶解等過程中應用廣泛。
