頂入式攪拌器型式有那些規定?
攪拌機頂入式安裝可分為中間頂入式、偏心頂入式攪拌器和傾斜頂入式攪拌器三種型式,并應符合以下規定:無特殊要求的容器攪拌作業,采用攪拌機中間位置頂入式安裝。中、小型容器和不宜設置擋板的衛生級容器攪拌作業,宜采用攪拌機偏心頂入式安裝。攪拌機側入式安裝可分為水平側入式。需強化上下循環流場的大型貯存容器攪拌作業,宜采用攪拌機下斜側入式安裝。攪拌機底入式安裝可分為中間頂入式、偏心底入式和傾斜底入式三種形式,并應符合以下規定:大型容器和簡體高度與筒體內徑之比大于3的容器底部物料攪拌作業,宜采用攪拌機中間底入式安裝。大型容器和不宜設置擋板的衛生級容器底部物料攪拌作業,宜采用攪拌機偏心底入式安裝。底部物料需高速分散剪切的小型容器攪拌作業,宜采用攪拌機傾斜底入式安裝。

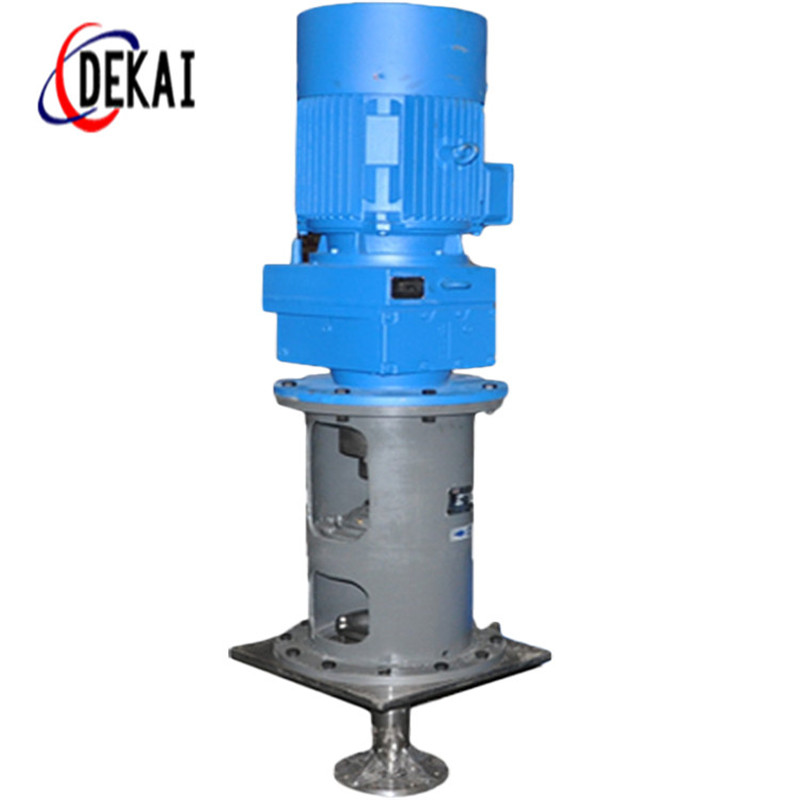

頂入式傳動裝置通常利用電動機和變速箱的直聯機組、電動機和普通電動機做為攪拌罐的動力。電動機變速箱直聯機組根據不同的設計,可以把電動機變速箱直聯機組做成一般結構的或者小尺寸的。一般結構的電動機變速箱直聯機組的軸和攪拌器的軸可以進行剛性聯接,活動聯接或者通過三角皮帶傳動以及采用電動機無級變速器。而小尺寸傳動只有把電動機變速箱軸和攪拌軸進行剛性聯接一種結構。在電動機變速箱與攪拌器進行剛性聯接的傳動結構中,把電動機變速箱輸出軸的下支承作為攪拌器軸的一個支承。根據結構特性的不同,傳動軸的2個支承有三種結構:1結構是以裝在傳動支架上的滾動軸承作為傳動軸的2個支承;2結構是以裝在傳動支架上的滾動軸承做為傳動軸的2個支承;3種結構的2個支承裝在機械密封中。在這些結構中,傳動軸的2個支承用來承受徑向載荷。利用電動機變速箱的徑向止推軸承承受軸向載荷。
