你的位置：首頁 > 產品展示 > 非標蝸輪蝸桿副

精密數控轉臺分度頭分段調隙蝸輪副

更新：2018-4-26 15:43:31??????點擊：

品牌：???德凱
型號：???

產品介紹

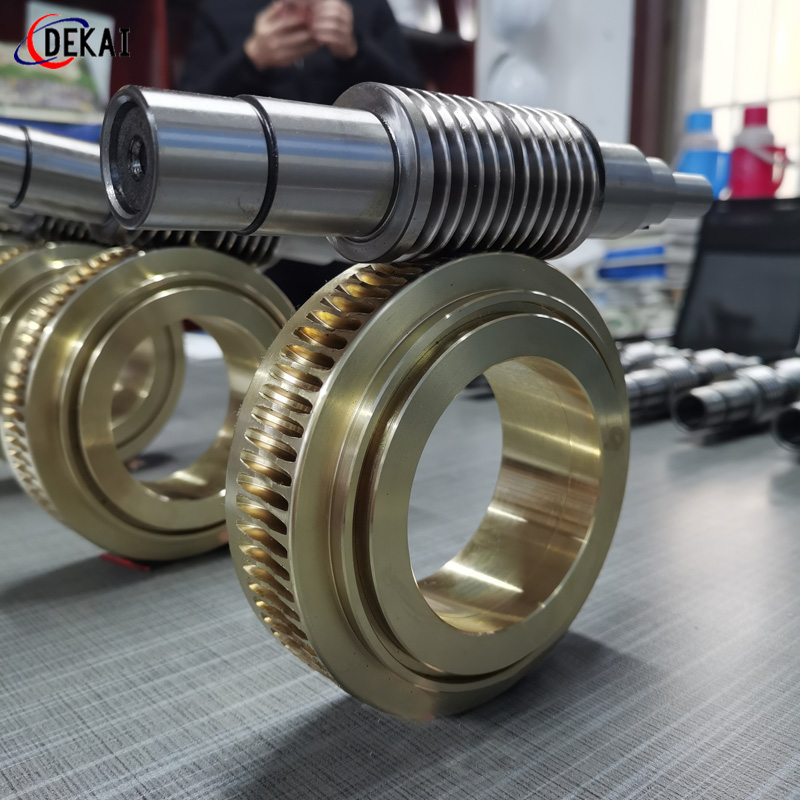

精密雙導程蝸桿副-數控轉臺分度蝸輪

精密雙導程蝸桿副的優點：

分度精度高，側隙可調整至0.01~0.03Mmm；齒面接觸穩，不會改變中心距。調整標準，方便可靠。裝配靈活，裝配時，用調整環來獲得合適的嚙合側隙。使用中如果因為磨損導致傳動間隙增大，只要調整一下蝸桿的軸向位置，可以使蝸桿蝸輪傳動副恢復到原來的精度，不需要更換新的蝸桿，蝸輪，比較實用。蝸桿材質采用40Cr,42CrMo、38CrMoAl合金鋼。蝸桿采用錫青銅ZCuSn10Pb1離心澆鑄，具有高強度耐磨性。

分段式精密調隙蝸桿副的優點：

分度精度高，低噪音，使用時間長。安裝方便，同時精度調整方式簡單，無需調整中心距。低壓力角，更高齒高，接觸系數高。實軸驅動蝸輪，空心軸吸收蝸輪反向沖擊力。背錐角遠大于工作面壓力較以加強齒螺旋強度。可用于分度工作臺，回轉工作臺，CNC軸、擺角銑頭、沖床、測量機試驗機的傳動，高精密分割器等無間隙圓周運動精密定位場合。

精密雙導程蝸桿副的應用：

主要應用于精密傳動領域，電子行業，數控回轉工作臺，分度數控機床，第四軸旋轉工作臺，光熱定日鏡用回轉驅動系統，太陽能定位跟蹤回轉器等。

精密雙導程蝸桿副-無間隙/變齒厚蝸輪

蝸輪系統：材質：蝸輪特殊高強力鋁青銅合金；蝸桿：38CrMoAl合金鋼，正常化后滲碳HRC60以上。

特性：采用不同的齒深及加大強化齒牙的雙導程蝸桿。轉矩效能：由合金銅及鋁青銅組合使摩擦系數變小，比其他材質更能使馬達扭矩有效的傳達。

平面二次包絡環面蝸桿回轉減速機

圓弧齒圓柱蝸桿回轉減速機

回轉式減速器是蝸桿驅動齒輪，達到減速的效果。蝸桿在馬達的驅動下，帶動回轉直吹的外圈進行旋轉，外圈通過法蘭輸出轉矩，而回轉支承的內圈被固定在基座中。

回轉式減速器能過個承受較大的軸向力，徑向力和傾翻力矩，可驅動轉盤或支架進行水平及俯仰角度旋轉。

平面二次包絡環面蝸桿回轉減速機：采用平面二次包絡環面蝸桿設計，多齒接觸，承載較大的輸出轉矩，易產生油膜，無噪音，壽命長等特點。產品對性能指標經過嚴格的型式試驗確保產品合格。可以根據顧客的要求定制。

蝸輪蝸桿

模數m、壓力角、蝸桿直徑系數q、導程角、蝸桿頭數、蝸輪齒數、齒頂高系數（取1）及頂隙系數（取0.2）。其中，模數m和壓力角是指蝸桿軸面的模數和壓力角，亦即蝸輪端面的模數和壓力角，且均為標準值；蝸桿直徑系數q為蝸桿分度圓直徑與其模數m的比值。
